Endgültiges Pizza-Klassendiagramm


Endgültiges Klassendiagramm
Mit allen Änderungen
  • Umwandlung in 1. Normalform
  • Umwandlung in 2. Normalform
  • Unterscheidung zwischen Sorte und Exemplar

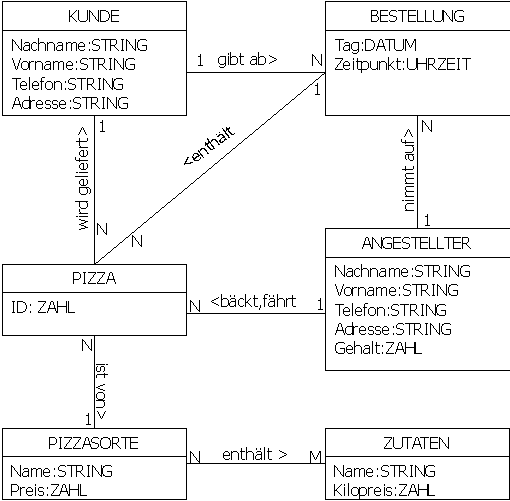

ergibt sich dieses endgültige Klassendiagramm:



Endgültiges Klassendiagramm
