Visualisierung über Karnaugh-Diagramme
Das Karnaugh-Veitch-Diagramm dient der übersichtlichen Darstellung boolescher Verknüpfungen.
Karnaugh-Diagramm für zwei Variablen
Beispiele zu Karnaugh-Diagrammen
| Äquivalenz zu Venn-Diagrammen |
Eine Übereinstimmung kann durch die Anordnung der Mengenblasen der Venn-Diagramme gefunden werden:
Zusammenhang Karnaugh- und Venn-Diagramme
| Zusammenhang mit der Vierfeldertafel |
Letzten Endes stellt ein Karnaugh-Diagramm für zwei Variablen die Basis für eine Vierfeldertafel dar.
Vierfeldertafel aus Karnaugh-Diagramm
| Karnaugh-Diagramm für drei oder vier Variablen |
Durch geignete Aufspaltung lassen sich maximal vier Größen mit einem zweidimensionalen Karnaugh-Diagramm darstellen.

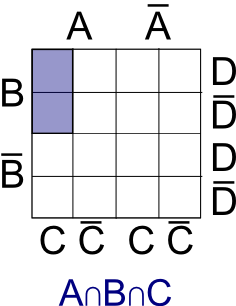

Karnaugh mit vier Variablen
|
