Senkrechte Projektion

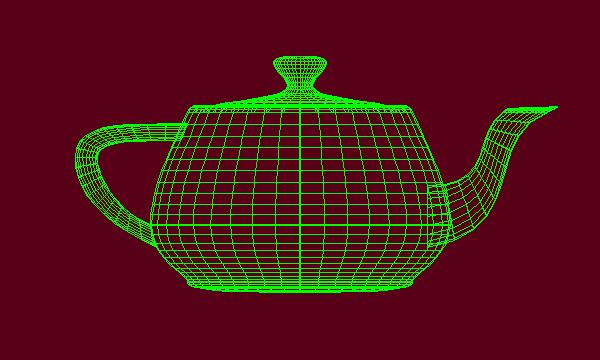

| Drahtmodelle |
- Drahtmodelle stellen die Basis zur Darstellung von Körpern im Computer dar
- dabei ist jede Kante (Strecke) der Ausschnitt aus einer Geraden im Raum
- durch Projektion erhält man ein Bild oder einen Schatten des Drahtmodells
Projektion eines Drahtmodells
| Senkrechte Projektion in eine Koordinatenebene |
Projektion von `vec X = ((1),(2),(3)) + lambda*((-1),(2),(1))` in die x-z-Ebene wird zu:
`vec X = ((1),(0),(3)) + lambda*((-1),(0),(1))`
Zur Projektion in eine Koordinatenebene müssen die Koordinaten von Aufpunkt und Richtungsvektor in der dritten Richtung 0 gesetzt werden.
