Dieses Kapitel dient dazu, den entstandenen Entwurf nochmals zu überprüfen und dann evtl. zu vereinfachen.

« Unterschied zwischen Objekttyp und Exemplar

Betrachten wir nochmals die Entität "Pizza". Sie enthält typischerweise an die 10 bis 15 Einträge, die jeweils einen bestimmten Pizzatyp repräsentieren.
Wie ist dann die Relation "fährt" zu verstehen? Fährt ein Angestellter nur bestimmte Pizzatypen aus? Oder "bäckt" ein Angestellter nur bestimmte Pizzatypen?

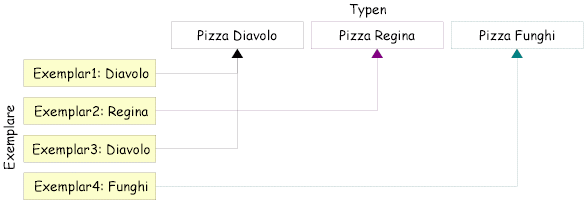

Hier steht die Entität "Pizza" sowohl für die Pizzatypen, wie auch die einzelnen Exemplare. Nehmen wir an, am ersten Abend werden zuerst eine Diavolo, dann eine Regina, dann noch eine Diavolo und anschließend eine Funghi gebacken:



Es wurden also vier Pizzen gebacken, aber nur drei verschiedene Typen. Die Typen sind also nur das Pizzarezept, während die Exemplare tatsächlich aus Material (Pizzateig, Zutaten, Salz, ...) bestehen.

Überprüfung der einzelnen Relationen, die mit "Pizza" etwas zu tun haben ergibt:
• "fährt": ein Angestellter fährt natürlich Exemplare aus
• "bäckt": ein Pizzaservice wird sich normalerweise nicht den Luxus leisten, einen Bäcker für bestimmte Pizzatypen einzustellen. Auch hier sind also Exemplare gemeint.
• "enthält": eine Bestellung enthält bestimmte Exemplare, denn man kann ja mehrere "Pizza Hawai" bestellen.
• "erhält": jeder Kunde erhält Exemplare und keine Typen.
• "enthält": Zutaten(typen) sind Pizzatypen zugeordnet. Sie müssen also im Rezept erscheinen!

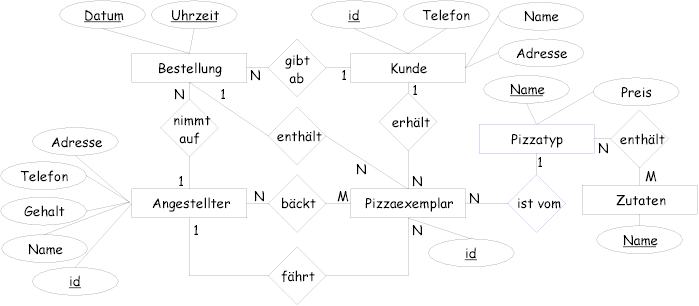

Somit ergibt sich als neues ER-Diagramm:

• Bestellung{Datum, Uhrzeit}
• Angestellter{ID, Name, Adresse, Telefon, Gehalt}
• Kunde{ID, Name, Adresse, Telefon}
• Pizzatyp{Name, Preis}
• Pizzaexemplar{ID}
• Zutaten{Name}
• gibt ab{Bestellung.Uhrzeit,Bestellung.Datum,Kunde.ID}
• nimmt auf{Bestellung.Uhrzeit,Bestellung.Datum,Angestellter.ID}
• bäckt{Angestellter.ID,PizzaExemplar.ID}
• fährt aus{Angestellter.ID,PizzaExemplar.ID}
• erhält{Kunde.ID,PizzaExemplar.ID}
• enthält{Bestellung.Uhrzeit,Bestellung.Datum,PizzaExemplar.ID}
• enthält{Pizzatyp.Name,Zutaten.Name}
• ist vom{PizzaExemplar.ID,Pizzatyp.Name}

« Zusammenfassung von Tabellen

Ohne Verlust von Informationen lassen sich nun 1:1- und 1:N-Beziehungen auflösen und in andere Tabellen integrieren.

Betrachten wir, was mit einem Pizzaexemplar geschieht: Es ist von einem bestimmten Typ, wird in einer Bestellung eines Kunden aufgenommen, von evtl mehreren Angestellten gebacken und von einem Angestellten ausgefahren. Also lassen sich die 1:N-Beziehungen "ist vom", "enthält", "erhält", und "fährt aus" alle in die Relation Pizzaexemplar integrieren, ohne dass Information verloren geht:

• Bestellung{Datum, Uhrzeit}
• Angestellter{ID, Name, Adresse, Telefon, Gehalt}
• Kunde{ID, Name, Adresse, Telefon}
• Pizzatyp{Name, Preis}
• Pizzaexemplar{ID, Pizzatyp.Name,Bestellung.Datum,Bestellung.Uhrzeit, Kunde.ID,Angestellter.ID }
• Zutaten{Name}
• gibt ab{Bestellung.Uhrzeit,Bestellung.Datum,Kunde.ID}
• nimmt auf{Bestellung.Uhrzeit,Bestellung.Datum,Angestellter.ID}
• bäckt{Angestellter.ID,PizzaExemplar.ID}
• fährt aus{Angestellter.ID,PizzaExemplar.ID} überflüssig
• erhält{Kunde.ID,PizzaExemplar.ID} überflüssig
• enthält{Bestellung.Uhrzeit,Bestellung.Datum,PizzaExemplar.ID} überflüssig
• enthält{Pizzatyp.Name,Zutaten.Name}
• ist vom{PizzaExemplar.ID,Pizzatyp.Name} überflüssig

Auf die gleiche Weise lassen sich zwei Beziehungen einer Bestellung durch zusätzliche Angabe von Angestelltem und Kunden beseitigen:

• Bestellung{Datum, Uhrzeit, Angestellter.ID,Kunde.ID}
• Angestellter{ID, Name, Adresse, Telefon, Gehalt}
• Kunde{ID, Name, Adresse, Telefon}
• Pizzatyp{Name, Preis}
• Pizzaexemplar{ID,Pizzatyp.Name,Bestellung.Datum,Bestellung.Uhrzeit, Kunde.ID,Angestellter.ID}
• Zutaten{Name}
• gibt ab{Bestellung.Uhrzeit,Bestellung.Datum,Kunde.ID} überflüssig
• nimmt auf{Bestellung.Uhrzeit,Bestellung.Datum,Angestellter.ID} überflüssig
• bäckt{Angestellter.ID,PizzaExemplar.ID}
• enthält{Pizzatyp.Name,Zutaten.Name}

Wie man jetzt sieht, ist aber die komplette Relation "Bestellung" in der Relation "Pizzaexemplar" enthalten (Es gibt keine Bestellung ohne Pizza!).

Ohne Verlust an Information ergibt sich abschließend folgendes Relationensystem:

• Angestellter{ID, Name, Adresse, Telefon, Gehalt}
• Kunde{ID, Name, Adresse, Telefon}
• Pizzatyp{Name, Preis}
• Pizzaexemplar{ID,Pizzatyp.Name,Datum,Uhrzeit, Kunde.ID,Angestellter.ID}
• Zutaten{Name}
• bäckt{Angestellter.ID,PizzaExemplar.ID}
• enthält{Pizzatyp.Name,Zutaten.Name}
