Einfache Beispiele
Eine einfache Lehrerdatenbank
Die mathematische Funktion


In den folgenden Beispielen geht es immer darum, aus einer textbeschriebenen Miniwelt ein ER-Diagramm zu erstellen.

« Einfache Beispiele

• Ein Postleitzahlenverzeichnis soll in eine Datenbank integriert werden. Zeichne ein ER-Diagramm der Entitäten Postleitzahl und Ort mit der Beziehung "identifiziert".



  Erläuterungen:
  • Auch wenn explizit keine Attribute angegeben sind, so muss eine Entität doch mindestens durch ein Attribut gekennzeichnet sein. Eine Postleitzahl wird durch eine Nummer bezeichnet, ein Ort durch seinen Namen.
  • "identifiziert" ist eine 1:N Beziehung, denn jedem Ort können mehrere Postleitzahlen zugeordnet sein, jeder Postleitzahl aber nur ein Ort.



• Schüler (Vorname, Name) erhalten Zeugnisse. Die Zeugnisse enthalten eine Bemerkung über Mitarbeit und Verhalten und die Fachnoten.



  Erläuterungen:
  • Man hat hier die Wahl, Noten als eine eigene Entität festzulegen.
  • Die Beziehung "erhält" ist für jedes Schuljahr eine 1:1-Beziehung, denn jeder Schüler erhält genau ein Zeugnis und jedes Zeugnis ist genau einem Schüler zugeordnet



• Zu einer gespeicherten Sammlung von Digitalfotos, deren Datum und Auflösung bekannt ist, soll ein Stichwortverzeichnis angelegt werden.



  Erläuterungen:
  • Die Beziehung "gehört zu" ist eine N:M-Beziehung, da jedes Foto zu mehreren Stichworten gehört, jedes Stichwort aber auch zu mehreren Fotos.



• CDs (Titel, ISBN-Nummer) sind von bestimmten Interpreten (Name) und enthalten Songs (Titel).



  Erläuterungen:
  • Die Songs sind dieses Mal als eigene Entität definiert worden, da ihr Titel mitgespeichert werden soll (eigenes Attribut!).
  • Die Beziehung "nimmt auf" ist eine N:M-Beziehung, da ein Interpret mehrere CDs aufnehmen kann, umgekehrt eine CD aber auch von mehreren Interpreten eingespielt worden sein kann.
  • Die Beziehung "enthält" ist auch eine N:M-Beziehung, da jede CD mehrere Songs enthalten kann, jeder Song aber auch auf mehreren CDs vorhanden sein kann (z.B. auf einer "Best-Of"-Scheibe).

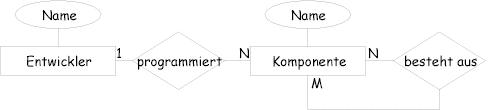

• Entwickler programmieren Komponenten, die selbst wiederum aus Komponenten bestehen können. Um Probleme zu vermeiden, darf eine Komponente nicht von mehreren Entwicklern programmiert werden.



  Erläuterungen:
  • Aufgrund der oben genannten Einschränkungen handelt es sich bei der Beziehung "programmiert" um eine 1:N Beziehung
  • Die Beziehung "enthält" zeigt, dass Entitäten auch zu sich selbst in Beziehung stehen können.




« Eine einfache Lehrerdatenbank

• In der Schule unterrichten Lehrer Klassen in einem oder in mehreren Fächern. In jeder Klasse wird ein Fach höchstens einmal unterrichtet (es gibt keine zwei Kurse). Von den Lehrern sind Adresse, Name, Vorname und Geburtsdatum interessant, zu einem Fach soll angegeben werden, ob es sich um ein Haupt- oder ein Nebenfach handelt. Zu jeder Klasse soll der Name und die Zahl der Schüler gespeichert werden.



  Erläuterungen:

  • Ein Lehrer unterrichtet mehrere Klassen, eine Klasse wird von mehreren Lehrern unterrichtet.
  • Eine Klasse hat mehrere Fächer, ein Fach wird in mehreren Fächern gegeben.
  • Ein Lehrer hat die Befähigung für mehrere Fächer, ein Fach wird von mehreren Lehrern unterrichtet.

« Die mathematische Funktion

Zur Erfassung einer mathematischen Funktion in einem ER-Diagramm kann man die Variablen x und y als Entitäten auffassen, die Funktion selbst spiegelt sich dann in der Beziehung der beiden Variablen wider. Der komplette funktionale Zusammenhang lässt sich dennoch in einer Datenbank auf diese Weise nicht erfassen, da es im allgemeinen unendlich viele x- und y-Werte gibt, die zueinander in Beziehung stehen.



Erläuterungen:

• Jedem x-Wert ist höchstens ein y-Wert zugeordnet, zu einem y-Wert, kann es aber mehrere x-Werte geben (Beispiel: f(x) = x²)
