Mit dem Entity-Relationship-Modell versucht man grafisch ein datenbank-gerechtes Abbild der Miniwelt zu erstellen.

« Klassifizierung der Miniwelt

Die Miniwelt eines Pizzaservice besteht unter anderem aus folgenden Elementen:



Aus diesem Sammelsurium müssen jetzt Begriffe gesucht werden, die sich gut als spätere Tabelle eignen. Beim Pizzabäcker und Fahrer sind für den Pizzaservice z.B. nur Adresse, Telefonnr. und Gehalt wichtig. Sie lassen sich in einer Entität Angestellter zusammenfassen.
Die Begriffe Preis und Zutaten könnten als Charakterisierung einer Pizza dienen, gehören also zur Entität Pizza.

« Entities und ihre Attribute

Entitäten werden durch Rechtecke symbolisiert, zugehörige Attribute durch Ellipsen. Betrachten wir weitere mögliche Beispiele:



Man sucht also zentrale Begriffe (Entitäten) und Eigenschaften, durch die sie charaktierisiert werden (Attribute).

« Die Rolle von Beziehungen in Modellen

• Jeder deutsche Satz ist im allgemeinen von der Form "Subjekt Prädikat Objekt". Es werden also zwei "Sachen" (Subjekt und Objekt) zueinander in Beziehung gesetzt (Prädikat).
• Das mechanische Modell der Physik baut auf Objekten und Beziehungen (Kräfte) unter ihnen auf.
• Mit Hilfe einer Beziehungsmatrix kann man mit einfachsten Mitteln sehr schön das Partyverhalten einer Gesellschaft in einem geschlossenen Raum simulieren.

« Relationships (Beziehungen)

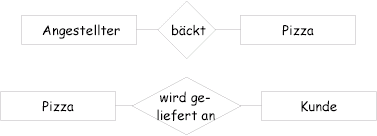

Das ER-Modell wird erst dadurch mächtig, dass man zusätzlich versucht, die Beziehungen der Entitäten zueinander zu erfassen. Dies wird durch Rauten im Diagramm dargestellt:

« Kardinalität von Beziehungen

Man unterscheidet 3 verschiedene Arten mit der Objekte miteinander in Beziehung stehen.


• 1 : 1 Beziehung: Jedem Objekt A ist genau ein Objekt B zugeordnet.
  Beispiel: Jeder Fahrer hat sein eigenes Auto.





  Gesprochen etwa so: "Jeder Fahrer fährt höchstens ein Auto und jedes Auto wird von höchstens einem Fahrer gefahren."


• 1 : N Beziehung: Jedem Objekt A können mehrere Objekte B zugeordnet sein.
  Beispiel: Jeder Fahrer fährt mehrere Pizzas aus.



  Gesprochen: "Jeder Fahrer fährt mehrere Pizzas aus, jede Pizza wird von höchstens einem Fahrer ausgefahren."


• N : M Beziehung: Jedem Objekt A können mehrere Objekte B zugeordnet und jedem Objekt B können aber auch mehrere Objekte A zugeordnet sein.
  Beispiel: Angestellter bäckt Pizza.



  Gesprochen: "Jeder Angestellte bäckt eine oder mehrere Pizzas, jede Pizza wird von einem oder mehreren Angestellten gebacken."



« Unser Pizzaservice

Mit den oben eingeführten Mitteln lässt sich ein erstes ER-Modell des Pizza-Services darstellen.
